Сколько километров

Когда вы едете за рулем мотоцикла, вас, конечно, интересует, с какою скоростью движется мотоцикл, сколько километров вы проехали. На этот вопрос вам даст точный ответ прибор, расположенный в корпусе фары или около нее — спидометр (рис. 61).

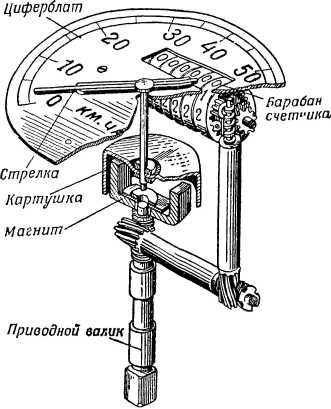

Рис. 61. Спидометр.

Он в любой момент скажет, сколько километров прошел мотоцикл и с какой скоростью вы движетесь. Как же работает и как устроен спидометр?

Спидометр состоит из двух основных групп механизмов: одна группа показывает скорость, а другая — пройденное расстояние. Спидометр, установленный на мотоцикле М-72, приводится в действие от вторичного валика коробки передач. На приводном валу спидометра помещается постоянный магнит, который охватывается металлическим колпачком. Колпачок имеет валик со стрелкой-указателем. Стрелка обращена к циферблату с делениями, соответствующими скорости движения в километрах в час.

Когда мотоцикл стоит на одном месте, стрелка обращена к делению «0». Почему?

Потому что на валике колпачка имеется небольшая спиральная пружина-волосок, которая все время стремится отводить стрелку в положение «0». Как только мотоцикл начал двигаться, приводной валик с магнитом станет вращаться. Под воздействием магнитного поля колпачок при этом тоже начнет поворачиваться, преодолевая сопротивление пружинки. Стрелка начнет перемещаться.

Чем быстрее будет двигаться мотоцикл, тем быстрее будет вращаться и постоянный магнит, тем больше раз он пересечет своим магнитным полем колпачок, тем большим будет его отклонение. Стрелка покажет большую скорость движения. Так показывается скорость движения. А как учитывается пройденное расстояние?

Для этого служит счетчик. Счетчик имеет ось, на которую насажено несколько барабанов. Обычно их бывает пять. На оси барабаны сидят свободно. По окружности барабанов нанесены цифры: «0», «1», «2», «3», «4», «5», «6», «7», «8», «9». Ось счетчика приводится в движение от приводного валика при помощи двух промежуточных валиков. При движении мотоцикла движется и первый барабан справа. Передаточное отношение между колесом мотоцикла и валиком счетчика рассчитано таким образом, что если мотоцикл пройдет 1 километр, то крайний справа валик сделает только один оборот. Между остальными барабанами передаточное отношение равно 1:10.

Предположим, что первый справа барабан сделал 1000 оборотов. Это значит, что мотоцикл прошел тысячу километров. Второй слева от него барабан за это время сделает 100 оборотов, а следующий — только 10, и т. д. Счетчик показывает пройденное расстояние нарастающим итогом. Самое большее пройденное расстояние, которое может показать спидометр, равно 999999. Когда мотоцикл пройдет это расстояние, то счетчик автоматически установится на положении «0». Счет километров начнется снова. Но есть и такие счетчики, у которых первый барабан справа показывает расстояние в десятых долях километра.
