Неломающийся вал

Когда мотоцикл мчится по дороге, он встречает много неровностей. Вот на выступ наехало заднее колесо — от удара оно приподнялось. Теперь оно попало в ямку — колесо опустилось.

Представьте себе, что мы соединили бы вторичный валик коробки передач с задним колесом сплошным металлическим стержнем. Тогда заднее колесо при вертикальном перемещении все время поднимало бы или опускало задний конец этого стержня.

Подойдите к стене, в которую одним концом заделан железный прут. Возьмитесь за свободный конец и попробуйте перемещать его то вверх, то вниз. В конце концов, вы либо развалите стену, либо поломаете прут.

То же самое произойдет рано или поздно с нашим стержнем. Очевидно, устанавливать жесткий стержень между задним колесом и коробкой передач для мотоцикла не годится. Нужен такой стержень, который позволил бы передавать усилия от коробки передач на ведущее колесо под некоторым углом и при этом не ломался бы.

Еще в XVI столетии итальянский ученый Кардано предложил такой вал. По имени ученого он был назван карданным валом. В технике он нашел широкое применение. Применен он и на некоторых мотоциклах, в частности на мотоцикле М-72.

Кардан имеет крестовину и две вилки (рис. 73).

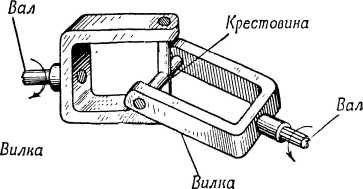

Рис. 73. Схема кардана.

Давайте закрепим одну вилку неподвижно и начнем поворачивать другую.

Повернем ее вверх — ушки вилки повернутся на пальцах крестовины. То же самое произойдет, если мы повернем ее вниз, вправо, влево. Сколько бы раз мы ни поворачивали вилку в любые стороны, сломать кардана нам не удастся.

Карданный вал соединен со вторичным валом через эластичную резиновую муфту. Муфта также допускает передачу усилий под некоторым углом. Совместная работа кардана и муфты хорошо обеспечивает передачу усилий на заднее колесо (рис. 74).

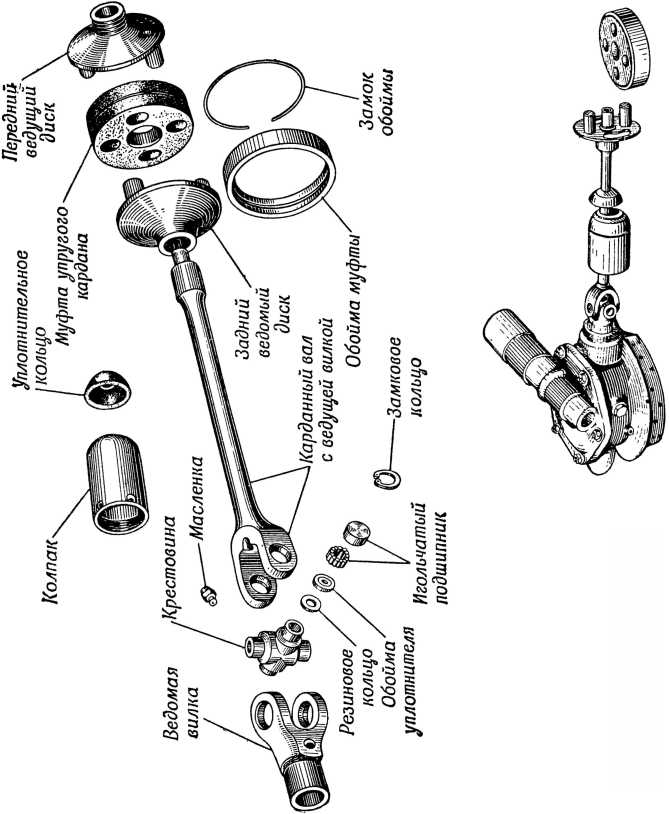

Рис. 74. Детали карданной передачи мотоцикла М-72.
