Тормоза

Мотоциклисту часто приходится пользоваться тормозами, а поэтому он должен уметь с ними обращаться. Что значит затормозить мотоцикл? Это значит — надо остановить вращающиеся колеса.

На мотоцикле тормоз есть и на переднем, и на заднем колесе. На ступице колеса укреплен тормозной барабан (рис. 92).

Рис. 92. Тормозной барабан мотоциклов М-72 и М-1-М: а) схема; б) общий вид барабанов.

На крышке барабана установлены две тормозные колодки, которые на наружной стороне имеют накладки, сделанные из пластмассы. Колодки одним концом упираются в стержень-ось, другим — в подвижный кулачок (рис. 93, а, б).

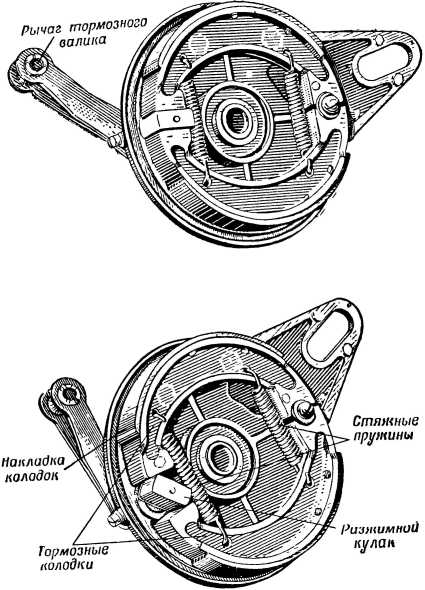

Рис. 93. Колодочный тормоз мотоцикла М-1-М: а) положение на ходу; б) положение торможения (кулак разжал тормозные колодки).

Друг к другу колодки притягиваются двумя стяжными пружинами.

Чтобы заставить барабан остановиться, надо с силой прижать тормозные колодки к внутренней части барабана. Тогда вращающийся барабан будет встречать сопротивление колодок и постепенно станет замедлять свое движение. Мотоциклист выжимает рычаг на руле (тормоз переднего колеса) или нажимает на педаль ногой (тормоз заднего колеса). Усилие передается на кулачок, и он вступает в работу. Если его повернуть, своими выступами он раздвинет колодки и они прижмутся к барабану. Сильное трение резко снизит скорость вращения колес. Но больше не надо тормозить. Рычаг или педаль отпускается, кулачок возвращается в исходное положение, стяжные пружины сжимаются и притягивают друг к другу колодки. Надо сказать, что когда мотоцикл тормозится только одним тормозом, то до полной остановки он пройдет путь больший, чем при торможении двумя тормозами. Так, мотоцикл, движущийся со скоростью 30 километров в час, при действии одного тормоза пройдет 15 метров, а при действии двух — только 10.
