На дороге усилий

Вы пустили двигатель в ход. С молниеносной быстротой вращается коленчатый вал. Быстро ходит вверх и вниз по цилиндру поршень. Двигатель развивает мощность, но мотоцикл стоит на месте словно вкопанный. Почему же не движется мотоцикл? Для того чтобы он пошел вперед, надо полученную мощность передать на заднее колесо. Надо заставить колесо вращаться. Очевидно, между двигателем и колесом надо построить мост, по которому лошадиные силы могли бы переходить от двигателя к колесу. Такой мост называется силовой передачей, или трансмиссией мотоцикла. Но этот мост не простой: он не только передает мощность двигателя к ведущему колесу, но еще и изменяет ее величину.

При движении часто бывают случаи, когда мотоцикл на короткое время надо остановить, с тем чтобы снова сразу же тронуться в путь. В этом случае двигатель не останавливают, а просто прерывают передачу мощности на заднее колесо. На наших мотоциклах встречаются два типа силовой передачи (рис. 62, 63).

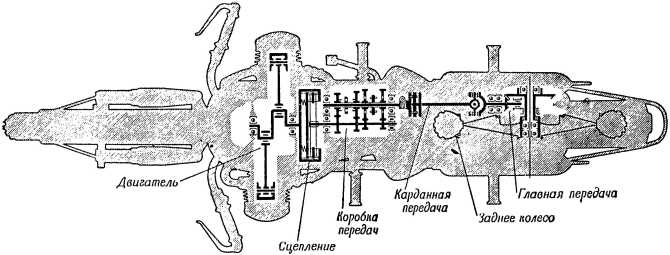

Рис. 62. Схема силовой передачи с карданным валом.

Рис. 63. Схема силовой передачи с цепью.

Например, на мотоцикле М-72 имеются механизм сцепления, коробка передач, карданная передача и главная передача. На мотоциклах К-55, М-1-М, ИЖ-56 также имеются механизм сцепления, коробка передач. А вот карданной передачи нет. Вместо нее здесь применена цепь.

Механизм сцепления позволяет временно отъединять двигатель от остальных механизмов силовой передачи (рис. 64).

Рис. 64. Механизм дискового сцепления.

Коробка передач позволяет увеличить или уменьшить тяговое усилие (силу тяги) на заднем колесе в зависимости от того, увеличивается или уменьшается сопротивление дороги, по которой движется мотоцикл. От коробки передач дальше усилие передается карданной передаче. От карданной передачи усилие передается на главную передачу, а оттуда — ведущему колесу.

На мотоцикле М-1-М усилия от коленчатого вала при помощи цепи передаются механизму сцепления и дальше, тоже при помощи цепи, на ведущее колесо.
