Как переключают передачи

Мы уже знаем, что для того, чтобы включить ту или другую передачу, надо передвинуть либо шестерни, либо муфты переключения. Делается это специальным механизмом переключения.

На некоторых мотоциклах (например, К-55, М-1-М) механизм переключения передач приводится в действие только ножной педалью (рис. 71).

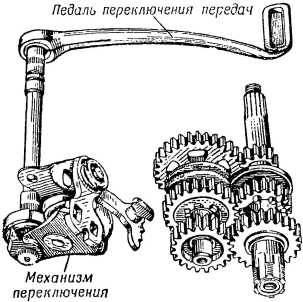

Рис. 71. Механизм переключения передач у мотоцикла М-1-М.

Иногда на мотоциклах, кроме педали, есть еще и ручной рычаг (ИЖ-56, М-72).

Механизм переключения передач мотоциклов К-55, М-1-М и К-175 состоит из валика, который связан с педалью, сектора, вилки и кулачка перевода шестерен.

В коробке передач мотоцикла М-72 включение и выключение передачи производятся передвижением той или иной муфты переключения. Муфты имеют пазы, в которые входят вилки переключения. Вилки могут перемещаться, передвигая муфты вдоль ведомого вала коробки передач. Вилки насажены на валик, помещенный в картере коробки передач. Пальцы на концах вилок входят в вырезы сектора переключения. Когда сектор поворачивается, пальцы скользят по фигурным вырезам. Вилки передвигаются, а вместе с ними и муфты.

Сектор переключения сидит на валике. Валик сектора, а следовательно, и сектор можно передвигать с помощью или рычага, или педали.

Педаль соединена поводком с кривошипом. На кривошипе насажены две собачки, между которыми поставлена пружинка. Пружинка все время стремится свести собачки вместе. На валик переключения насажен храповик. Концы собачек могут ходить между зубьями храповика. Когда кривошип повернется, одна из собачек войдет между зубьями храповика и повернет валик, на котором он сидит. Произойдет включение передачи.

Прислушайтесь внимательно, когда происходит включение передач. Вы услышите в коробке слабые щелчки. Это работают фиксаторы.

Иногда мы говорим: «зафиксируйте» — закрепите. Вот и в коробке передач, когда шестерни устанавливаются на какую-нибудь передачу, они фиксируются, закрепляются, чтобы во время хода мотоцикла самопроизвольно сами по себе не вышли бы из зацепления. Опасность самопроизвольного выключения возрастает при увеличении износа шестерен. Фиксатор состоит из шарика и пружинки. Когда включается та или иная передача, шарик фиксатора входит в соответствующую лунку, сделанную на торце сектора переключения. Пружинка при этом крепко удерживает шарик в лунке. Переключить передачу можно только тогда, когда шарик выйдет из лунки. Для этого сектор надо с силой повернуть, что и делает водитель. Шарик сожмет пружинку и выйдет из лунки.
