Как подвешено заднее колесо

На современных мотоциклах применяются упругие подвески. У некоторых мотоциклов (М-72) заднее колесо подрессоривается простой пружинной подвеской (рис. 82).

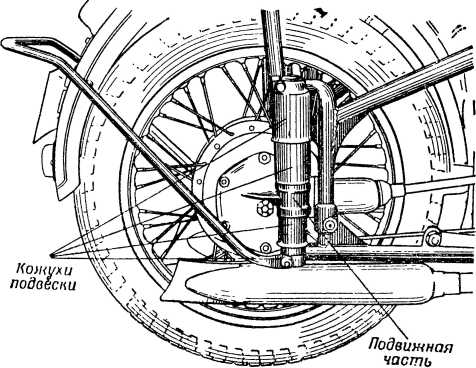

Рис. 82. Подвеска заднего колеса мотоцикла М-72.

У мотоциклов К-55, К-175, ИЖ-56 подвески, кроме пружин, имеют еще гидравлическое устройство (рис. 83), а у М-1-М — фрикционное (рис. 84).

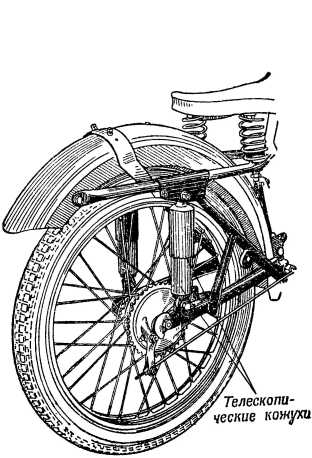

Рис. 83. Гидравлическая подвеска заднего колеса мотоцикла К-55.

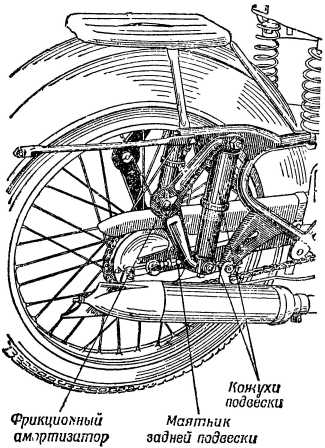

Рис. 84. Рычажная подвеска с фрикционным амортизатором мотоцикла М-1-М.

Неподвижная часть подвески связана с рамой, а подвижная — с колесом. На мотоциклах М-72 и М-52 концы оси заднего колеса проходят через два алюминиевых кронштейна (правый сделан вместе с крышкой главной передачи). Кронштейны вместе с осью, задним колесом и кожухом главной передачи могут перемещаться вверх и вниз. Это подвижная часть подвески. В отверстия задних стоек рам вставлены два стальных направляющих стержня. Один стержень вставлен в левую стойку, а другой— в правую. Внизу и вверху стержни закреплены стяжными болтами, которые не дают им смещаться в осевом направлении и поворачиваться.

Между кронштейнами (подвижной частью подвески) и верхними наконечниками рамы (неподвижной частью подвески) установлены спиральные пружины. Вся подвеска заключена в трубчатые кожуха (рис. 85).

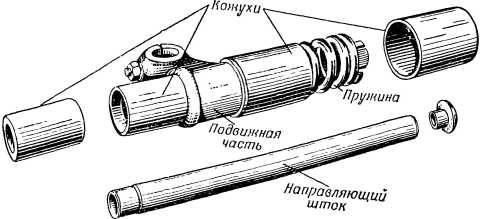

Рис. 85. Детали подвески заднего колеса мотоцикла М-72.

Когда колесо набегает на бугорок, оно приподнимается и пружина сжимается.

Рама толчка почти не получает. Пружина гасит, амортизирует, толчок. Когда же колесо попадает в ямку, его ось и кронштейны пойдут вниз. Пружина разжимается и верхним концом как бы поддерживает раму, прижимая нижним колесо к дороге. При такой подвеске заднее колесо, опускаясь вниз или поднимаясь вверх, все же будет идти прямолинейно. Расстояние же между коробкой передач и осью заднего колеса будет меняться. Поэтому такая подвеска заднего колеса может быть применена только на тех мотоциклах, у которых нет цепной передачи. На мотоциклах с цепной передачей крепление подвески рычажное, или маятниковое. Это позволяет колесу перемещаться не сверху вниз, а по дуге. Ось маятника шарнирно крепится к раме. В прорези подвижных концов маятника вставляется ось заднего колеса. К ним же крепятся нижние части амортизаторов.

Как же работает гидравлический амортизатор?

Попробуйте взять пружину, сжать ее до отказа, а затем отпустить. Пружина моментально разожмется. Но она не успокоится сразу, а будет еле заметно колебаться. Если вы будете все время ее сжимать, а затем быстро отпускать, то она все время будет колебаться. Чем сильнее вы нажмете на пружину, тем заметнее будут ее колебания. Но если вы даже сильно сожмете пружину, а затем медленно и плавно ее отпустите, колебаний не будет. Почему? Потому что энергия, накопленная пружиной при сжатии, затрачена на преодоление сопротивления во время сжатия.

Когда мотоцикл движется по неровной дороге, пружина все время то сжимается, то разжимается. Колесо и пружина будут все время колебаться. Эти колебания будут ощущаться мотоциклистом. Они мешают спокойной езде. Эти колебания можно было бы уменьшить в том случае, если сопротивления деталей были большими. Но в действительности они невелики. Если бы сопротивление пружины было большим, то пружина сильно не сжималась бы, а следовательно, резко и не разжималась бы. Но при жесткой пружине и толчки плохо поглощались бы. От установки жестких пружин отказались. Но как погасить колебания подвески? Как увеличить сопротивление подвески и при этом сохранить мягкость пружины? Эту задачу помогла решить жидкость — масло.

В цилиндр, герметически закрытый с обеих сторон, вставлен поршень. В поршне есть несколько отверстий. Цилиндр заполнен машинным маслом. Будем теперь при помощи штока давить на поршень. Поршень давит на масло, и масло, оказывая сопротивление, проходит через отверстия в поршне. Масло обладает вязкостью. Поршень медленно движется вниз. Масло через отверстия переходит с нижней части в верхнюю. Если мы теперь будем двигать поршень вверх, то масло таким путем перейдет в нижнюю часть цилиндра. Само собою разумеется, что для того, чтобы масло перешло из нижней части в верхнюю, надо затратить какую-то работу. Но для того, чтобы погасить колебания пружины, надо также затратить работу. Нельзя ли заставить пружину израсходовать свою энергию, полученную при сжатии на перекачку масла? Ведь тогда вместо того, чтобы колебаниями беспокоить мотоциклиста, она будет «трудиться», перекачивая масло из одной части цилиндра в другую. Этот принцип и положен в основу устройства мотоциклетного амортизатора. Как же подвешено заднее колесо мотоцикла К-55? Подвеска его имеет два наконечника — верхний и нижний — и два кожуха — верхний и нижний. Нижний кожух вставлен в верхний. В кожухах помещена спиральная пружина. Верхний наконечник крепится шарнирно к раме, а нижний — к маятнику заднего колеса. Ось маятника проходит через резиновые втулки, называемые сайлент-блоками. Эти втулки могут работать на скручивание, когда колесо перемещается. Внутри пружины подвески помещаются цилиндр амортизатора и поршень. Поршень соединен со штоком. Когда колесо наезжает на препятствие и пружина сжимается, жидкость через поршень и клапан, установленный над поршнем, переходит с нижней части в верхнюю. При этом жидкость встречает сопротивление, на преодоление которого надо затратить какую-то энергию. Это дает ей сжатая пружина. Жидкость все время переходит из одной части в другую и действует как бы «наперекор» направлению колебания пружины. Так гасятся колебания пружины.

Амортизатор особенно помогает при езде по неровностям дороги.
