Звуковой сигнал

Быстро движется мотоцикл. На его пути встречается немало пешеходов, автомобилей, различных препятствий. Нередко водителю надо дать знать о своем приближении. Для этого мотоциклы и мотороллеры снабжены звуковыми электрическими сигналами.

Сигнал состоит из корпуса, мембраны — вибрационного диска, электромагнита, прерывателя, конденсатора и крышки (рис. 60).

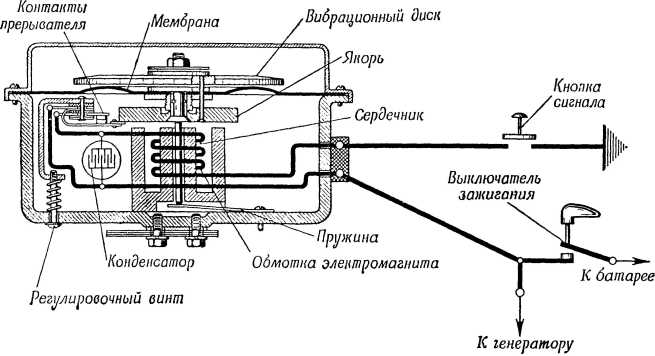

Рис. 60. Схема звукового сигнала.

В электромагните есть железный сердечник, на который намотана изолированная медная проволока. Один конец ее соединен с источником тока (батарея — генератор), а другой подведен к кнопке сигнала на руле. К якорю крепится стальной диск-мембрана. Над мембраной укреплен вибрационный диск. С одной стороны расположен прерыватель. Когда нажимают на кнопку сигнала, один конец обмотки электромагнита соединяют на массу. В этом случае обмотка электромагнита включается в цепь. Проходя по обмотке, ток сильно намагнитит сердечник. Сердечник притянет к себе якорь, а вместе с ним и мембрану. Якорь, приблизясь к сердечнику, разомкнет контакты прерывателя. Ток перестанет проходить по обмоткам электромагнита. Магнитное поле сердечника исчезнет. Теперь сила, которая притянула якорь, исчезла, и он вернется в исходное положение. Мембрана также станет на место. Но как только якорь вернется на свое место, контакты снова замкнутся — и ток снова пойдет по обмотке электромагнита. Якорь опять будет притянут к сердечнику. Это явление будет все время повторяться. До тех пор, пока будут нажимать на кнопку сигнала, мембрана будет колебаться.

Зажмите в тисках один конец стальной линейки. Отведите в сторону другой конец ее, а затем отпустите. Линейка будет быстро колебаться, издавая еле слышный звук. Чем чаще она будет колебаться, тем выше будет звук. Примерно то же самое происходит и с мембраной. Мембрана каждую секунду делает около 300 колебаний. Колеблясь, она издает звук; контакты сигнала при этом все время замыкаются и размыкаются. В обмотке сигнала возникают токи самоиндукции. Для борьбы с ними сигнал снабжается конденсатором. Чтобы получить более чистый звук, сигнал имеет вибрационный диск.
