Как пустить двигатель

Мотоцикл готов к работе, мы проверили все механизмы. Можно теперь пускать двигатель. На мотоцикле эту работу выполняет пусковая педаль. Надо заставить вращаться коленчатый вал двигателя и добиться первой вспышки в цилиндре. Как только смесь воспламенится, услуги пускового механизма не понадобятся.

Пустить двигатель можно, если резко нажать ногой на пусковой механизм (рис. 72).

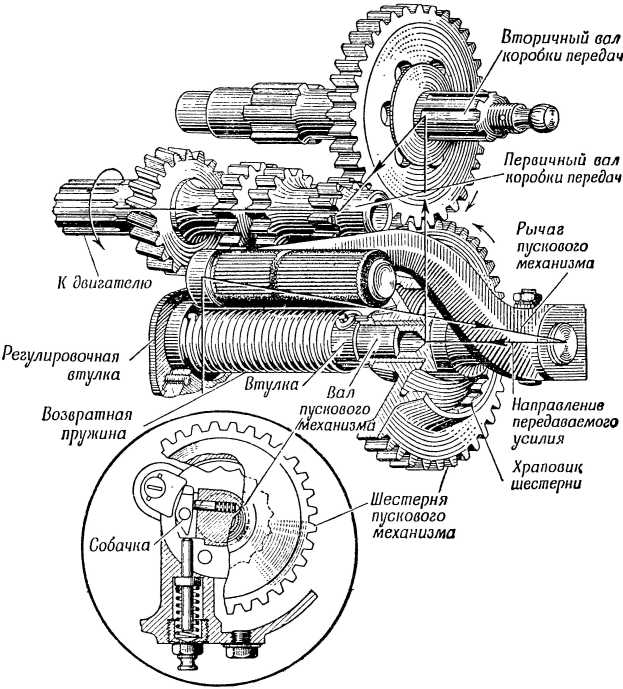

Рис. 72. Пусковой механизм мотоцикла М-72.

Механизмы коробки передач придут во вращение, а от них начнет вращаться коленчатый вал. У мотоцикла М-72 на валу пускового механизма, который помещен в нижней части картера, имеется шестерня, свободно вращающаяся на втулке. Шестерня постоянно зацеплена с шестерней первой передачи ведомого вала коробки передач и соприкасается с шестерней, насаженной на ведущий вал. Если мы повернем эту шестерню, то она повернет ведущий вал, а через сцепление — коленчатый вал двигателя.

Коленчатый вал должен повернуться резко. Для этого, очевидно, надо резко повернуть шестерню пускового механизма. Шестерня пускового механизма имеет на торцовой части скошенные зубья — храповик, в зубья входит собачка. Когда мотоциклист ногой нажимает на педаль пускового рычага, вал пускового механизма поворачивается. Вместе с валом поворачивается и собачка. Собачка, поворачиваясь, упирается в зубья храповика. Усилия от этой шестерни передаются шестерне ведомого вала, а оттуда шестерне ведущего вала, сцеплению и, наконец, коленчатому валу. Так устроен пусковой механизм мотоцикла М-72.

Пусковой механизм мотоцикла К-55 состоит из пусковой педали, вала, зубчатого сектора, шестерни с храповиком и возвратной пружины. Стоит только нажать на педаль, как повернется вал, а вместе с ним и зубчатый сектор. Шестерня с торцовым храповиком повернет ведущий барабан сцепления, который связан с коленчатым валом двигателя при помощи цепи. Двигатель будет пущен в ход.

Как только мы отпустим педаль механизма, возвратная пружина отведет ее в исходное положение. Сектор перестанет зацепляться шестерней, действие механизма прекратится.

Таким образом, усилия от двигателя дошли до коробки передач. Но на этом путь их еще не кончился. Чтобы мотоцикл мог двигаться, они должны еще добраться до ведущего колеса. Как же усилия добираются до ведущего колеса? Существует два способа передачи этих усилий.
