Для чего нужна ходовая часть

К ходовой части мотоцикла относятся рама, колеса с шинами, передняя вилка и задняя вилка (рис. 76).

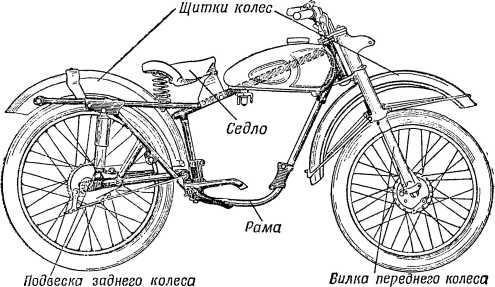

Рис. 76. Ходовая часть мотоцикла.

Одни механизмы непосредственно соприкасаются с дорогой, другие служат основанием для двигателя и других агрегатов, а третьи предназначены бороться с тряской, которая возникает при движении мотоцикла.

Рама. Рама мотоцикла работает в тяжелых условиях. Она воспринимает на себя толчки, которые передаются от колес, и поэтому должна быть жесткой, прочной и в то же время иметь небольшой вес (рис. 77).

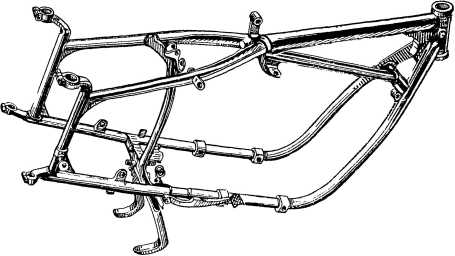

Рис. 77. Рама мотоцикла М-72.

Лучший материал для изготовления рамы — стальные трубы: и легко, и прочно.

Колесо. Колесо мотоцикла состоит из обода, ступицы и спиц (рис. 78).

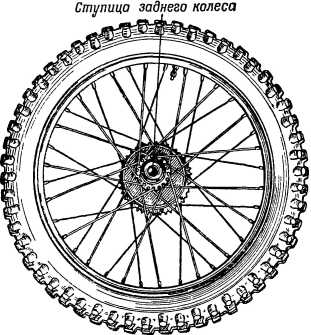

Рис. 78. Колесо со спицами.

Обод колеса сделан из стальной ленты специального профиля. Он мягкий и прочный. Тонкие стальные спицы связывают обод со ступицей. Один конец спицы нарезной, на него навертывается ниппель. Другой, вставляемый в ступицу, загнут и имеет утолщение — шляпку. Спицы работают на растяжение. Зачем понадобилось заставить спицы работать на растяжение? Спицы расположены не по радиусу, а наклонно, касательно к втулке. Чтобы разорвать спицы, расположенные таким образом, надо приложить огромную, до 300 килограммов, силу. Спиц в колесе бывает 36–40. Такое колесо очень прочно, но изготовление его сложно.

Значительно проще изготовить колесо, обод которого соединялся бы со ступицей сплошным металлическим диском. Но дисковое колесо обладает большим недостатком. При движении нередко бывает, что сильный ветер дует сбоку. Но он свободно проходит мимо спиц, почти не встречая сопротивления. А дисковые колеса мешают управлению мотоциклом и применяются поэтому на машинах, у которых колеса маленького диаметра, — на мотороллерах.

Рис. 79. Дисковое колесо.

Ступица колеса представляет собой втулку с фланцем. Внутри втулки установлены шариковые или роликовые подшипники. В зависимости от того, как крепится ступица, колеса бывают легкосъемные, как, например, у мотоцикла М-72, и нелегкосъемные.

Чтобы снять колесо мотоцикла М-72, достаточно вывернуть ось. А у мотоцикла К-55 снять заднее колесо гораздо труднее. Для этого надо отсоединить тормозную тягу, разобрать замок цепи и снять цепь, отвернув гайку, вынуть ось.

У некоторых мотоциклов колеса для удобства делаются взаимозаменяемыми. Переднее можно поставить назад, а заднее — вперед. У мотоциклов М-1-М и К-55 колеса нельзя поменять местами, а у мотоцикла М-72 с коляской все колеса взаимозаменяемые.
