Батарея аккумуляторов

На большинстве наших мотоциклов установлена батарея аккумуляторов.

Слово «аккумулятор» означает собиратель. На мотоциклах и мотороллерах применяется аккумуляторная батарея, т. е. несколько аккумуляторов, соединенных вместе (рис. 47).

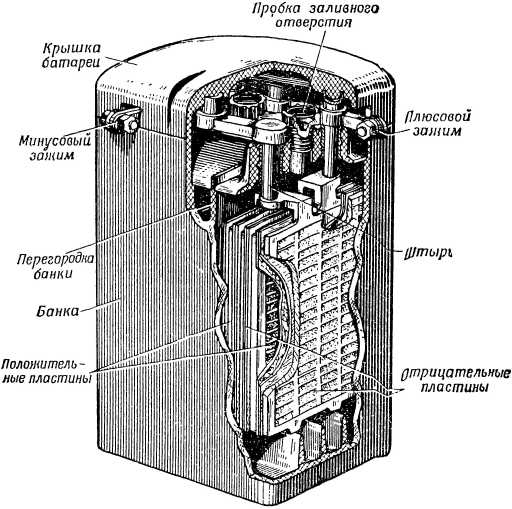

Рис. 47. Батарея аккумуляторов.

Задача батареи — накопить электрическую энергию, превратить ее в химическую, сохранить ее, а в нужный момент химическую энергию снова превратить в электрическую и отдать ее потребителям.

В аккумуляторе происходят химические процессы, в результате которых возникает электрический ток.

Батарея аккумуляторов, установленная на мотоциклах, состоит из банки, разделенной на три отделения и закрытой сверху крышкой, пластин и электролита.

Пластины в аккумуляторе состоят из свинцовой решетки, в которую вмазана активная масса. От состава ее зависит заряд пластин. Пластины, смазанные свинцовым суриком, заряжены положительно, они коричневого цвета, а свинцовым глетом — отрицательно, они серые. Каждая пластина может нести электрический заряд определенной величины. Чем больше поверхность пластины, тем больше она несет электрических зарядов. Чтобы получить аккумулятор небольших размеров, но с достаточным запасом электроэнергии, решили взять несколько пластин небольших размеров. Такие пластины занимают меньше места, чем одна большая, а электроэнергии сохраняют столько же. Обе группы пластин собираются таким образом, что положительно заряженные пластины вставляются между отрицательно заряженными. Чтобы пластины не соприкасались друг с другом, между ними ставятся прокладки — сепараторы из мягкой древесины, стеклянного войлока или из пластмассы. Пластины вместе с сепараторами называются блоком пластин. Блок пластин вставляется в отдельную банку и закрывается крышкой. Через отверстие в крышке, закрывающей банку, заливается электролит — раствор серной кислоты в дистиллированной воде. Все банки аккумулятора соединены между собою свинцовыми перемычками. Положительный полюс (выведенный наружу штырь, соединенный с одноименными пластинами) каждой банки соединен с отрицательным полюсом другой, и наоборот. Такое соединение называется последовательным. После соединения у крайних банок остается по одному свободному полюсу, один из которых — отрицательный, а другой — положительный. Эти полюсы являются полюсами всей батареи. Батарея является источником тока.

Емкостью батареи принято считать такое количество электричества, которое она может дать, разряжаясь нормальным током до напряжения каждой банки в 1,8 вольта. Емкость аккумулятора измеряется в ампер-часах.

Нормальное напряжение банки аккумулятора составляет 2 вольта, а всей батареи — 6 вольт. На каждой банке есть обозначение, например 3МТ-14, 3МТ-7. Это марка батареи. Первая цифра указывает число аккумуляторов у батареи. В данном случае их три. Зная число банок, очень легко подсчитать и напряжение всей батареи. При последовательном соединении напряжение банок складывается. Если напряжение в каждой банке равно 2 вольтам, напряжение всей батареи составит 6 вольт. Буквы «МТ» говорят, что эта батарея мотоциклетная. Последние цифры показывают емкость батареи в ампер-часах. Емкость первой батареи составляет 14 ампер-часов, второй — 7. О степени зарядки аккумулятора можно судить по его напряжению. У полностью заряженного аккумулятора напряжение в каждой банке должно составлять 2,2 вольта.
