Молнии в цилиндре

Мы уже знаем, что сжатая в цилиндре горючая смесь воспламеняется электрической искрой. Но не всякая искра может воспламенить смесь. Только искра, получаемая от тока высокого напряжения, может справиться с этой задачей. Получением искры, необходимой для воспламенения горючей смеси, ведает целый ряд приборов, которые образуют систему зажигания.

В цилиндре двигателя в течение только одной минуты происходит 2000–3000 вспышек, подобных грому и молнии. Искра в цилиндре двигателя обладает большой энергией — напряжение достигает 20 000 вольт. Искра обладает большой тепловой энергией и способна быстро воспламенить смесь.

Свеча зажигания — прибор, в котором появляется искра, состоит из стального корпуса с резьбой на наружной части (рис. 52).

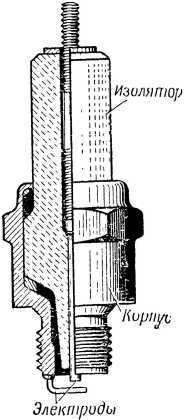

Рис. 52. Свеча зажигания.

При помощи резьбы свеча ввертывается в головку цилиндра. В нижней части корпуса расположен боковой электрод. Через корпус свечи проходит изолятор. Он сделан из особой глины — уралита. Внутри изолятора проходит металлический стержень — центральный электрод. Конец этого электрода выведен к боковому электроду, так что расстояние между ними составляет 0,5–0,7 мм. К верхнему концу электрода присоединен провод высокого напряжения.

Есть свечи разборные, есть неразборные.

Свечи бывают горячие и холодные. Когда двигатель работает, то нижний конец свечи нагревается. Он может нагреться до такой степени, что горючая смесь, соприкасаясь с ним, немедленно воспламенится даже без появления искры — может произойти калильное зажигание. Однако, чтобы свеча могла нормально работать, температура ее нижней части не должна быть ниже 500 или 600°. Если температура будет 200–300°, масло, попадающее на свечу, не сгорит. На свече образуется нагар. Он быстро заполнит зазор между электродами, и свеча искры не даст. А что может произойти, если температура свечи будет, например, 800°? Отчего же зависит, что одна свеча нагревается больше, а другая меньше? Оттого, насколько она отводит теплоту. Та свеча, которая меньше отводит теплоту, всегда более горячая, чем свеча, хорошо отводящая теплоту. Способность отводить теплоту зависит от длины нижней части изолятора (юбки). Горячие свечи имеют более длинную юбку, и эти свечи чаще всего применяются на тихоходных двигателях. А вот на спортивных и гоночных мотоциклах применяются холодные свечи. У этих свечей юбка короче. Она лучше отводит теплоту.

Когда к центральному электроду подводится ток высокого напряжения, он в виде искры проскакивает в зазор между боковым и центральным электродами. Искра, пробивая зазор, выделяет большое количество теплоты, которое воспламеняет горючую смесь. Так получается воспламенение. Но для получения искры необходим ток высокого напряжения. Кроме того, искру надо подать в строго рассчитанный момент, когда будет закончено сжатие смеси.
