Как подвешено переднее колесо

В передней части мотоцикла расположена передняя вилка. При помощи этой вилки переднее колесо упруго подвешивается к раме. Кроме того, передняя вилка служит и для поворота переднего колеса. Для обеспечения поворота колеса в своей верхней части вилка соединена с рулем мотоцикла. Сама вилка может поворачиваться в головке рамы. Вилки бывают разных типов. Но независимо от ее устройства в ней различают две группы деталей: неподвижную группу и подвижную. К неподвижным частям относятся детали, связанные с рамой, а к подвижным — детали, связанные с колесом. Чаще всего на современных мотоциклах применяются телескопические и рычажные вилки. Давайте посмотрим, как они устроены. Телескопическая вилка применена на мотоцикле К-55 (рис. 86).

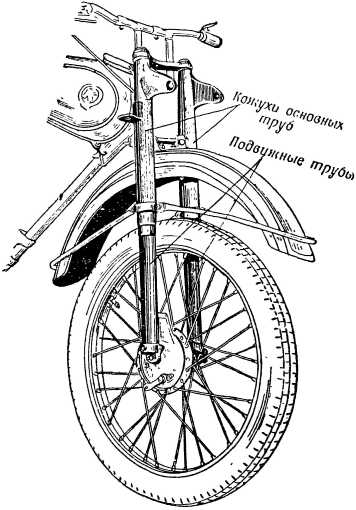

Рис. 86. Телескопическая вилка.

Она состоит из двух труб (перьев), которые соединены между собою двумя мостиками: верхним и нижним. В верхней части вилка имеет стержень, который запрессован в нижний мостик. При помощи этого стержня вилка закреплена в головке рамы. К верхнему мостику крепится руль. При помощи руля стержень вместе с мостиками и перьями может поворачиваться в головке рамы. На нижних концах труб-перьев установлено по одному наконечнику, сделанному из труб. В эти наконечники вставлена ось переднего колеса, на которой сидит ступица колеса.

Эти наконечники могут перемещаться вверх и вниз, скользя по чугунным или бронзовым втулкам.

Трубы заключены в телескопические кожухи, которые защищают внутреннее устройство вилок от попадания грязи и влаги. Внутри вилки расположен механизм, поглощающий толчки (рис. 87).

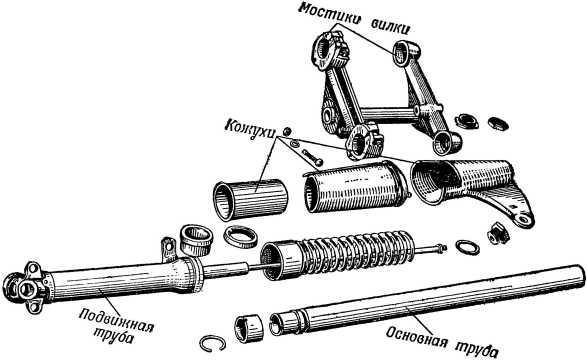

Рис 87. Детали телескопической вилки мотоцикла М-72.

Этот механизм состоит из пружин и гидравлического амортизатора. Когда колесо наедет на выступ дороги, то оно приподнимется кверху. Наконечники вместе с осью колеса также поднимутся кверху и сожмут пружину. Пружина поглотит толчок. Амортизатор действует так же, как и амортизатор задней подвески, о котором мы говорили раньше. Здесь амортизатор гасит колебания как при сжатии пружины, так и при ее разжатии. Такие амортизаторы называются амортизаторами двойного действия.

Амортизатор заполняется маслом в количестве 80-100 кубических сантиметров. Когда переднее колесо наезжает на выступ дороги, то, как мы уже знаем, колесо перемещается вверх, а пружина при этом сжимается, поглощая удар.

Способность вилки поглощать удары тем больше, чем выше могут подняться наконечники вместе с осью и колесом.

Для того чтобы управлять мотоциклом было легче и безопаснее, передняя вилка всегда должна обладать свойством при отклонении возвращаться в первоначальное положение. Для этого вилка расположена с некоторым наклоном. Ось нижней части ее пересекается с дорогой несколько впереди.

Если измерить расстояние между точкой дороги, с которой касается колесо, и точкой пересечения мысленно продолженной оси вилки с дорогой, то мы получим какое-то расстояние. Это расстояние называется вылетом вилки. Обычно вылет вилки составляет 30–75 миллиметров.

Когда мы движемся по извилистой дороге, то вылет вилки должен быть меньше, а при быстром движении по прямой дороге он должен быть больше.

На мотоциклах М-72 последних выпусков применена рычажная вилка с гидравлическим амортизатором.

На мотоцикле М-1-М применена рычажная вилка (рис. 88).

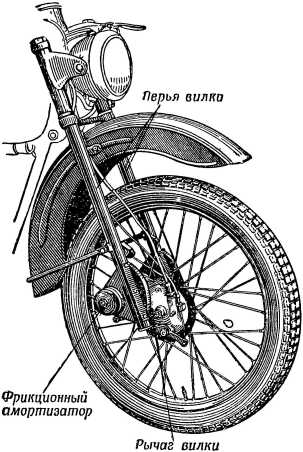

Рис. 88. Рычажная передняя вилка мотоцикла М-1-М.

Эта система проста по своему устройству и имеет малый вес неподрессоренных частей (связанных с колесами). Для гашения колебаний эта вилка снабжена амортизатором, который гасит колебания за счет трения.

В отличие от гидравлических амортизаторов такой амортизатор называется фрикционным.
