Как устроена шина

Мотоцикл на своем пути встречает множество препятствий. Его колеса то попадают в ямки, то наезжают на бугры и камни. И каждый раз от этого мотоциклист испытывал бы толчки, если бы не было пневматических шин. Шина служит как бы подушкой между колесом и дорогой. Эта подушка поглощает большую часть толчков. Шина состоит из трех основных частей: покрышки, камеры и прокладки — ободной ленты. На обод надевается резиновая лента, закрывающая концы спиц. Пожалуй, основной частью шины является камера, в которую накачивается воздух. Если еще надеть покрышку на обод, можно сказать, что колесо собрано. Воздух накачивается через вентиль — устройство, пропускающее в камеру воздух (рис. 80).

Рис. 80. Шина и вентиль камеры.

В вентиле расположен золотник. Когда воздух поступает в камеру, золотник открывается и пропускает в нее воздух. Но вот камера накачана полностью. Снят шланг насоса. Воздух немедленно устремляется в вентиль, но путь ему преграждает золотник. Когда воздух начинает давить на золотник, пытаясь уйти наружу, золотник плотно прижимается к отверстию и не дает ему выхода. А как же быть, если надо выпустить воздух из камеры? Сделать это просто. Надо отвернуть колпачок, которым закрывается вентиль, и нажать на золотник. Воздух с шипеньем будет выходить наружу. Но только до тех пор, пока нажимают на золотник. Стоит снять палец с золотника, как под действием пружинки золотник снова закроет отверстие. Так устроен вентиль.

Камера защищена покрышкой. Основа покрышки — каркас — состоит из нескольких слоев прорезиненной ткани. Ткань берется особенная. Она состоит из тонких прижатых друг к другу ниток.

Это основа. Нитки основы соединены тонкими нитками — утком. Нитки утка расположены друг от друга редко и притом не перпендикулярно к основе, а под некоторым углом. Сделано это не случайно: при таком сочетании ниток ткань меньше перетирается. Такая ткань называется кордом.

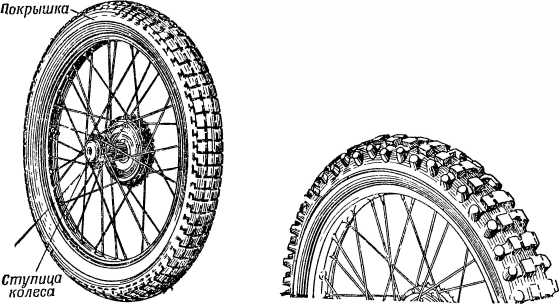

Непосредственно с дорогой соприкасается протектор. Вы, наверное, не раз обращали внимание на рисунок протектора. На одних покрышках глубокие канавки чередуются с плотными выступами, на других ясно видны продольные кольца, третьи покрыты квадратиками, расположенными в шахматном порядке. Шина должна хорошо сцепляться с дорогой — поэтому при работе в условиях хороших дорог применяют одни покрышки, а на плохих дорогах другие (рис. 81).

Рис. 81. Рисунки протектора.

Между протектором и кордом лежит толстый слой резины. С боков протектор переходит в боковины. Покрышка ложится на обод колеса бортами. Борта состоят из слоев корда, а внутри них имеется сердечник, сделанный из нескольких витков проволоки.

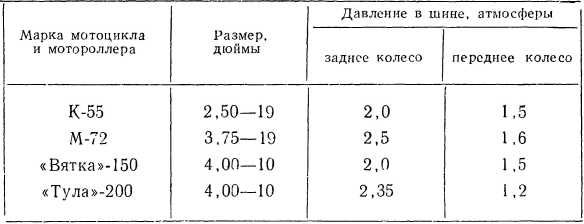

Каждый мотоцикл имеет шину определенного размера. Давление воздуха в шинах надо регулярно проверять. Какое же давление должно быть в шинах?

Основная болезнь шины — проколы. Представьте себе, что вы мчитесь по шоссейной дороге. Вдруг — шипенье. Это колесо наскочило на гвоздь.

Недавно наша шинная промышленность стала выпускать шины, которые не имеют камер. Такие шины состоят только из покрышки. Вентиль вставлен в обод. Это бескамерные шины. В бескамерных шинах покрышки плотно надеваются на обод. Воздух, накачиваемый прямо в покрышку, не проходит наружу. Такая покрышка имеет слой резины, который в случае прокола моментально закрывает отверстие. Такие шины удобны в эксплуатации: их не надо собирать. Пройдет немного лет, и бескамерные шины получат широкое применение как на мотоциклах, так и на автомобилях.
