Сцепление мотоциклов М-72, М-1-М и К-55

Сцепление мотоцикла М-72 имеет два ведомых диска (рис. 65).

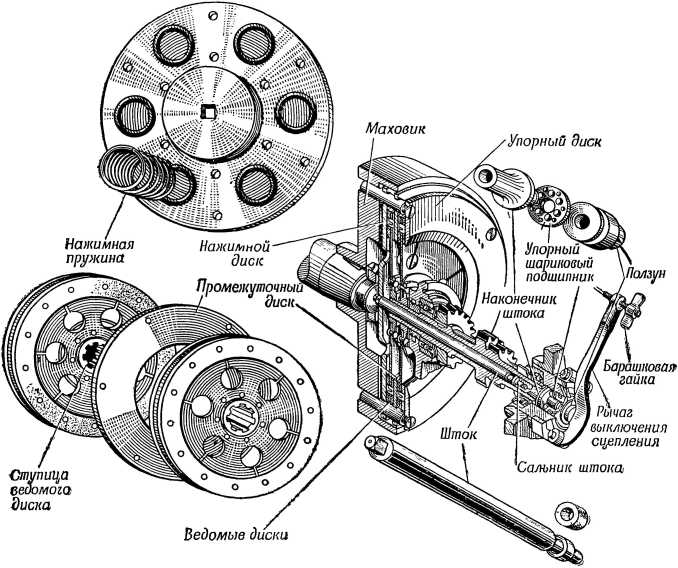

Рис. 65. Механизм сцепления мотоцикла М-72.

Маховик двигателя имеет отверстия, в которые запрессованы шесть стальных пальцев. Пальцы в торцах имеют внутреннюю нарезку. В маховике, кроме этого, имеется шесть углублений, в которых помещаются пружины. На пальцы маховика надеты ведущие диски. Пружины, помещенные в углублениях, с одной стороны упираются в маховик, а с другой — в нажимной (ведущий) диск. В центре этот диск имеет квадратное отверстие, в которое входит шток выключения сцепления. Средний, ведущий, диск может перемещаться вдоль пальцев. К концам пальцев маховика прикреплен упорный диск. Вместе с маховиком будут вращаться и пальцы, а значит, и упорный, нажимной и средний (ведущие) диски.

Маховик, нажимной, средний и упорный диски — это ведущая часть сцепления.

На первичный вал коробки передач насажено два ведомых диска. Эти диски имеют ступицы, сидящие на шлицах вала.

Для большего трения ведомые диски имеют накладки, сделанные из асбеста, спрессованного с пластмассой.

Механизм выключения состоит из рычага, укрепленного на левой стороне руля, троса, рычага на коробке передач, ползуна, упорного шарикового подшипника и штока с наконечником. Когда рычаг опущен, под действием пружин нажимной диск сжимает диски.

На мотоциклах М-1-М и К-55 поставлены многодисковые сцепления, работающие в масле. Ведущая часть сцепления состоит из ведущего барабана и ведущих дисков. На ведущем барабане закреплена звездочка для цепной передачи. Ведомые диски надеты на шлицы ведомого барабана. Нажимной диск снабжен крышкой. Внутри ведомого барабана имеется пять отверстий, в которые ввертываются пружины. Свободные концы пружин загнуты в виде крючков. Этими концами пружины зацепляются за крышку нажимного диска.
