Пневматическое реле

Изготовим сначала пневматическое реле — реле, которое работает от изменения давления газа или жидкости.

Вы уже сделали модель механического манометра.

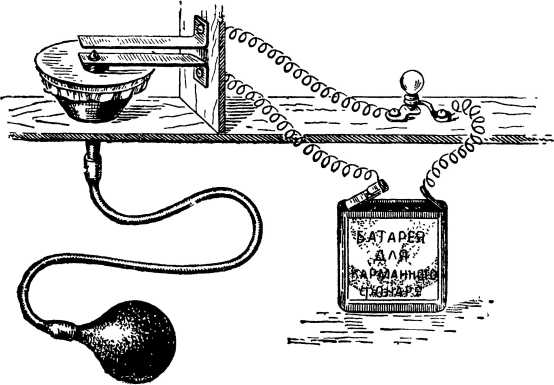

Усовершенствуйте ее. Над натянутой на воронку резиновой перепонкой укрепите на стоечке вместо рычажка со стрелкой два контакта, сделанные из латунных полосок шириной 0,5 сантиметра и длиной 4–5 сантиметров. К одной из пластинок припаяйте медный контакт — кусочек толстой медной проволоки. Его надо обточить напильником, чтобы он имел вид конуса.

Между нижней пластинкой с напаянным контактом и резиновой перепонкой проложите кружок, отрезанный от бутылочной пробки.

К контактам подведите два провода. Один провод присоедините к электрической лампочке от карманного фонаря, а другой — к полюсу батарейки. Второй полюс батарейки присоедините ко второму контакту лампочки.

Надо хорошо оформить пневматическое реле, укрепить его детали на установленной вертикально гладкой доске, покрашенной масляной краской. Для лампочки следует сделать из толстой проволоки патрончик, а для второго контакта укрепите латунную закругленную пластинку, в которую он будет упираться.

Если нажать грушу, давление воздуха внутри воронки возрастет, резиновая перепонка поднимется и нажмет на контакт. Электрическая цепь замкнется, и лампочка загорится. При ослаблении давления воздуха контакты разомкнутся. Применив длинную трубку, можно приводить в действие реле на расстоянии, даже из соседней комнаты.

Вместо электрической лампочки может быть установлен маленький электрический двигатель, который сейчас выпускается для юных техников. Он работает от батарейки для карманного фонаря.

Пневматические реле применяются в промышленности там, где нужно ограничить давление воды, пара, воздуха или, наоборот, дать тревожный сигнал о необходимости увеличить давление.
