Изучение напряжений

Для того чтобы узнать, как распределяются напряжения на отдельных участках детали, к которой приложена нагрузка, существует очень наглядный способ. Изучаемую деталь (например, крюк) изготовляют из прозрачной пластмассы и, нагрузив ее, рассматривают через специальный прибор, в котором освещение производится не обычным светом, а поляризованным. Что это за свет, будет рассказано дальше.

Глядя в прибор, вы ясно видите прозрачный крюк и в нем цветные полосы. Они располагаются в толще пластмассы соответственно тому, как распределено в частицах крюка напряжение от груза. Линии напряжения можно сфотографировать и затем изучать. Ясно видно, какая часть крюка подвержена большей опасности сломаться.

Модель подобного прибора мы с вами сейчас изготовим, только свет у нас будет не настолько сильный, чтобы увидеть все, что можно увидеть с помощью настоящего прибора.

Свет представляет собой электромагнитные волны. Волны эти поперечные и распространяются подобно волнам, идущим по воде, причем колебания волн происходят не в одной плоскости, а в разных направлениях.

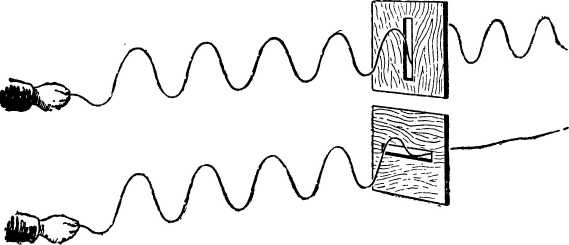

Если луч света отразится от какой-либо поверхности, он приобретает особое свойство — становится поляризованным. Волны, которые образуют поляризованный луч, расположены только в одной плоскости, подобно тому как располагаются волны у веревки, если привязать один ее конец, а другой двигать вверх и вниз. По веревке бежит волна, расположенная в одной плоскости. Через вертикальную щель такие веревочные волны пройдут легко, а вот если щель повернуть на 90°, то волны погасятся и через щель не пройдут.

Похожее явление происходит и со светом. Если поляризованный луч света заставить отразиться второй раз, но уже от другой поверхности, расположенной перпендикулярно первой, то луч света исчезнет совсем. Будет темно.

Вот такой поляризованный свет мы сейчас и получим. Прибор для его наблюдения можно сделать за 10 минут. Для этого надо иметь две банки из-под кофе (они картонные, и в них удобно вырезать отверстия) и два кусочка стекла размером 6X9 сантиметров.

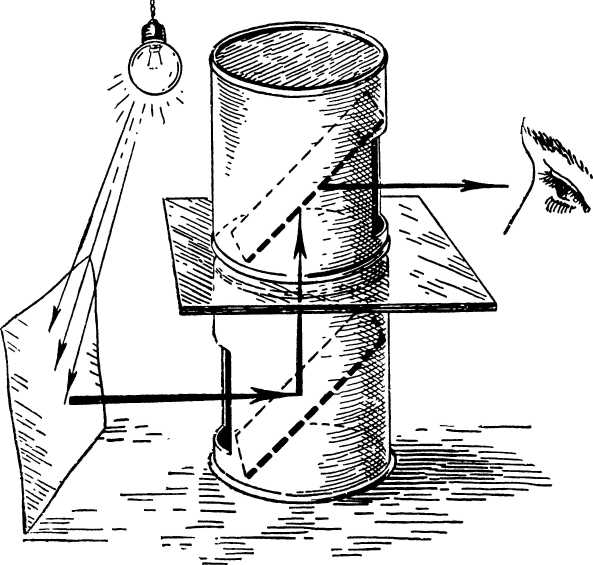

В банках вырежьте прямоугольные отверстия и вставьте в них наклонно стёкла, предварительно закоптив их на свече.

Поставьте банки одна на другую отверстиями друг к другу. Перед нижней банкой укрепите лист бумаги и осветите его электролампочкой. Свет, пройдя через прямоугольное отверстие нижней банки, отражается от черного зеркала, идет вверх, отражается от второго, верхнего черного зеркала и попадает в наши глаза. Мы видим светлый прямоугольник нижней банки. Теперь, внимательно следя за его изображением, начинайте поворачивать верхнюю банку. Освещенный прямоугольник постепенно будет темнеть, пока совсем не исчезнет.

А теперь положите между круглыми отверстиями банок два прозрачных стекла, зажав между ними смятый кусочек белого целлофана. Глядя в прибор, вы увидите, что целлофан цветной. Там, где целлофан сложен вдвое, будет один цвет, где он сложен втрое, вчетверо и т. д., будут другие цвета.

Поляризованный свет, проходя через неоднородной толщины слои, по-разному преломляется и приобретает окраску, которая может еще меняться при повороте верхней банки по отношению к нижней.

Поляризованный свет широко применяется не только для исследовательских работ. Если в фары автомобилей вставить стекла, пропускающие только поляризованный свет, который будет гаситься специально изготовленным стеклом для кабины водителя, то при встрече машин ночью шоферы не будут ослепляться светом.
