Электромагнитное реле

Вы уже делали электромагнитные реле. Их можно использовать как исполнительные реле. А сейчас изготовьте более надежные реле для пульс-пары и для восприятия сигналов — будем их называть сигнальными реле. Всего надо изготовить еще шесть реле.

Возьмите пустую катушку из-под ниток и намотайте на нее как можно больше медной изолированной проволоки диаметром около 0,3 миллиметра. Наматывать следует аккуратно, ряд за рядом, но не обязательно так строго, как были намотаны нитки. Когда вы закончите намотку, закрепите нитками конец проволоки, чтобы она не разматывалась.

Возьмите железный гвоздь толщиной 4–5 миллиметров и сделайте из него букву «П». На одну из палочек этой буквы свободно должна надеваться катушка. Ножовкой или напильником отрежьте лишнюю часть гвоздя, выходящую над катушкой, оставив кончик не более 5 миллиметров. Другую часть гвоздя, находящуюся вне катушки, сделайте на 4 миллиметра длиннее. Это вы изготовили сердечник будущего реле.

Перевернув П-образный сердечник, укрепите его вертикально на деревянной дощечке с помощью скобки, сделанной из тонкого гвоздя, и закрепите оловом место их соединения, чтобы сердечник держался устойчиво. К длинной части сердечника надо припаять согнутую Г-образную узкую полоску жести (от консервной банки) шириной 5–6 миллиметров. Это якорь реле. Теперь наденьте на более короткую часть сердечника катушку, отогнув предварительно якорь. Затем верните его на место. Нужно, чтобы он на несколько миллиметров не доходил до короткой части сердечника. Реле почти готово. Осталось сделать контакты.

Один кусочек провода диаметром 0,3 миллиметра надо припаять к сердечнику, а другой — к тонкой медной пластинке, которую нужно укрепить на торцовой части катушки и подвести под конец якоря реле.

Все концы проводов (их четыре) надо вывести к зажимам, укрепленным на дощечке. Можно ограничиться даже вбитыми маленькими гвоздиками, а дальнейшие соединения осуществлять скручиванием зачищенных концов и пайкой.

Теперь осталось отрегулировать реле. Батарейка от карманного фонаря будет источником тока. Присоедините один конец провода катушки к полюсу батарейки и касайтесь другого полюса вторым концом. Надо добиться, чтобы жестяной якорек реле, притягиваемый сердечником, касался при этом медного контакта.

При отключении батарейки якорь благодаря своей упругости должен отходить вверх.

Лампочка, присоединенная к другой батарейке через провода, идущие от контактов, при включениях и выключениях реле должна загораться или гаснуть.

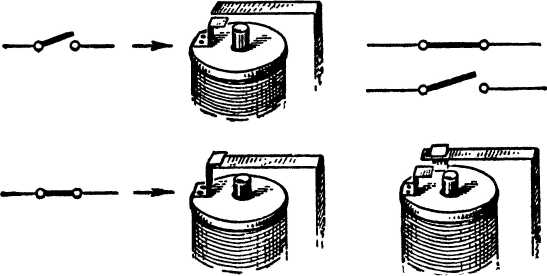

Три новых реле должны иметь нормально разомкнутые контакты, а три — нормально замкнутые. Нормально замкнутые контакты сделайте, расположив неподвижный контакт не под якорем, а над ним.

Пульс-пару сделайте из одного реле с нормально замкнутыми и одного реле с нормально разомкнутыми контактами.

Одно из реле пульс-пары должно срабатывать с некоторым замедлением. Для этого нужно к сгибу якоря припаять еще одну узенькую жестяную полоску (ее подберите опытным путем). Тогда вследствие увеличения упругости места сгиба якоря реле будет срабатывать немного медленнее.

Чтобы пульс-пара во время своей работы включала и выключала еще одну электрическую цепь, к реле с нормально замкнутыми контактами приделайте под якорь еще один контакт. При размыкании одного контакта другой при этом будет замыкаться и включать нужную электрическую цепь.
