Измерение размеров

Когда рабочий обрабатывает какую-нибудь деталь, ему обязательно надо ее измерять; если это круглая деталь, то, кроме других размеров, нужно знать диаметр. Ведь деталь должна точно соответствовать чертежу.

Есть несколько способов измерения круглых деталей в зависимости от их размеров. Мы рассмотрим только некоторые приборы. Они могут пригодиться вам при изготовлении моделей и в проведении опытов.

Для измерения больших диаметров существует прибор, называемый кронциркулем. Кронциркули применяют разных размеров в зависимости от измеряемых деталей. Это металлический циркуль с кривыми ножками. Его легко сделать из толстой 2—3-миллиметровой проволоки. Надо изогнуть два куска проволоки и заострить концы. Другие концы, которые должны быть соединены вместе, нужно с помощью плоскогубцев и тисков навернуть на толстый гвоздь. Затем надо обрезать ножовкой или напильником лишнюю часть гвоздя и расклепать его оставшуюся часть. Обе половинки должны туго раздвигаться, а острые концы находиться друг против друга. В сжатом состоянии концы кронциркуля должны соприкасаться. Измерив деталь кронциркулем и приложив его к линейке, легко узнать результат.

Сравнительно небольшие детали измеряются штангенциркулем. У него ножки прямые и расположены параллельно, прямо на металлической линейке. Одна ножка закреплена неподвижно на конце, а другая передвигается вдоль линейки и сразу показывает размер измеряемой детали.

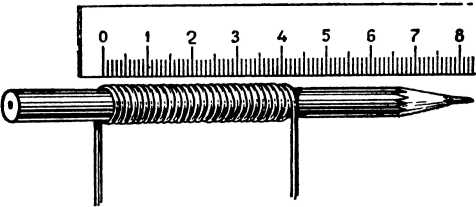

Для измерения очень тонких деталей, имеющих доли миллиметра, применяют микрометр — винт с круговой шкалой. Изготовить его довольно сложно. Если вам понадобится измерить диаметр тонкой проволоки, то сделать это нужно так. Намотайте проволоку на круглый карандаш плотно — виток к витку. Затем измерьте расстояние между первым витком и последним, разделите эту величину на число витков, и вы получите диаметр проволоки. Чем больше будет витков и чем плотнее намотана проволока, тем точнее будет результат измерения.
