Манипуляторы электронного ключа

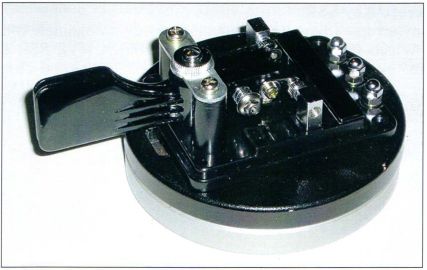

Классический «single» манипулятор выпускается Vibroplex Со. с 1960 года (фото 177). Имеется несколько модификаций, в том числе и «double-lever», которые отличаются в основном цветом и способом обработки основания — чёрные, серые, хромированные и позолоченные. США.

Фото 177.

«НЕХ» — Bencher-Elecraft.

В основу модели «НЕХ» (фото 178) положен легендарный «MERCURY» Стива Нуркевича (Steve Nurkiewicz, USA).

Ключ имеет магнитные регулировки, серебряные с позолотой контакты, тяжелое стальное шестигранное основание.

Настройка «НЕХ» несколько затруднена, т.к. регулировочные винты не имеют головок с накаткой. Вместо них — торцевые шестигранники. Для настройки ключа в его комплект входит специальный торцевой ключ, который крепится к донной плоскости основания манипулятора. США.

Фото 178.

«RA1AOM HAND-MADE», Россия.

Одна из первых моделей «double-lever» (фото 179) русского конструктора телеграфных ключей Валерия Геннадиевича Павлова из Санкт-Петербурга — блестящего телеграфиста, профессионального дипломированного радиооператора морского флота, воспитавшего не одну сотню радистов.

Фото 179.

UNI НАМ, модель UNI-730, Китай.

Современный малогабаритный манипулятор электронного ключа (фото 180). Работа на повышенных скоростях весьма затруднительна из-за прогибания при нажатии довольно тонких пластиковых ручек.

Фото 180.

HI—MOUND MK-701, Япония.

Очень лёгкий «double lever» манипулятор (фото 181).

Фото 181.

КДМ-2, 1967 г., СССР.

Двусторонний ключ (фото 182), который входил в комплект судовых радиостанций «Ёрш» и других. Изготовитель — Опытный завод ЛМНИИП ММФ СССР.

Фото 182.

Второй вариант «КДМ».

С металлической крышкой (фото 183). СССР

Фото 183.

Super Squeeze Key-SSK.

Эти манипуляторы (фото 184) изготавливются компанией Wm. М. Nye Co. Inc. Bellevue. Wash. USA. Выпускается также модель NYE SSK с блоком электронной памяти.

Фото 184.

MS-2 Dentsu Pat — No 572733 (1953 г.) ключ (фото 185), который может быть использован как манипулятор электронного ключа, так и в качестве двустороннего — side-swiper. Рабочими контактами служат герметичные микровыключатели. Имеет сложную и очень точную систему настройки. Отмеченные особенности конструкции ключа могут указывать на то, что он предназначался для судовых радиостанций. Япония.

Фото 185.

Autronic Paddle, США.

Выпущено несколько моделей этого интересного и сложного манипулятора (фото 186) Electrophysics Corp. Of Newport Beach. CA. USA. Отличаются они только цветом основания. Этот манипулятор спроектировали John Jay Jakosky (W6QJR) и его сын John, Jr. (K60NJ). В своё время Jakosky старший был телеграфистом на железной дороге и уже перед Второй мировой войной имел радио любительский позывной сигнал, структура которого (двубуквенный суффикс) указывала на высший класс его владельца.

Манипуляторы — коммерческие или самодельные — до Autronic были очень простыми и могли быть сделаны даже из части ножовочного полотна и пары регулируемых контактов.

Много полуавтоматов Vibroplex «Zephir» было превращено в манипуляторы простым обламыванием шпильки маятника и добавлением третьей клеммы.

В производстве «Autronic» принимала участие вся семья. Даже сын Джона младшего (John III) в летние каникулы занимался сборкой этих манипуляторов.

Jakosky получил патент на это изделие № 3.098.898 от 23 июля 1963 года.

Фото 186.
