Невесомость с сигнализацией

Если вы хотите сделать подарок школьному физическому кабинету, смастерите прибор, который будет показывать состояние невесомости во время свободного падения.

Для этой работы понадобятся столярные, слесарные и электромонтерские навыки, а также умение вырезать и клеить из картона.

Приступим к изготовлению прибора.

Его корпус нужно склеить из толстой бумаги, свернув из нее в несколько слоев трубку, в которой свободно могут перемещаться две цилиндрические батарейки, какие употребляются для транзисторных приемников. Трубка должна быть достаточно жесткой. Для ее склеивания используйте шаблон — круглую, разборную (разрезанную вдоль) деревянную палочку на сантиметр толще батареи. Длина трубки должна равняться двойной длине батарейки плюс пять сантиметров.

Из картона и бумаги нужно склеить две крышечки, чтобы их можно было плотно надевать и снимать с трубки. К одной из крышечек (будем считать ее верхней) сверху приклейте маленький фанерный кружок (диаметр его должен равняться внешнему диаметру трубки) и смонтируйте на нем контакты для крепления лампочки от карманного фонаря. К нижнему контакту (это может быть вырезанная из латуни пластинка) присоедините конец пружины, изготовленной из медной или железной проволоки. Пружину делают, навивая проволоку на какой-нибудь стержень. Пружина должна получиться такая, чтобы от веса двух батареек она растягивалась бы на половину своей длины. Сложите батарейки одну на другую (они будут соединены последовательно) и, убедившись с помощью лампочки, что между ними хороший контакт, обклейте их бумагой. Затем с помощью проволоки присоедините к концу пружины верхний контакт батарейки и пропаяйте место соединения.

Внутри нижней крышечки приклейте фанерный кружок, а на нем смонтируйте латунный контакт. В него упрется донышко нижней батарейки, когда наш прибор будет собран. Провод от этого контакта выведите наружу и подсоедините к боковому контакту лампочки на верхней крышечке. Сбоку корпуса прибора, вдоль него с двух сторон прикрепите по две петельки из проволоки.

Соберите прибор. Батарейки нужно подвесить на пружине под верхней крышечкой. Дно нижней батарейки должно находиться на нижнем контакте. Вверните лампочку — она будет гореть. Держа прибор вертикально, лампочкой вверх, быстро опустите его, не выпуская из рук. Если лампочка в момент опускания на мгновение погаснет и снова загорится, значит, все в порядке. Иначе придется сделать другую пружину: изменить ее диаметр или толщину проволоки, из которой она изготовлена.

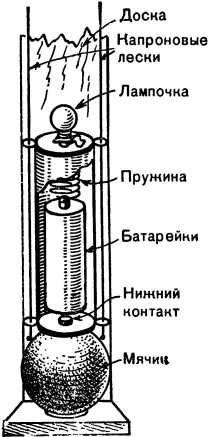

После проверки прибора смонтируйте его на предварительно обработанной доске длиной два метра и шириной пятнадцать сантиметров. Наверху доски сделайте петлю, чтобы доску можно было вертикально повесить на стену, а внизу прикрепите небольшую полочку, к которой приклейте резиновый мячик. Снизу вверх вдоль доски, обогнув резиновый мячик, натяните две капроновые рыболовные лески.

Лески должны быть расположены на расстоянии диаметра изготовленного прибора и проходить в его проволочные петли с обеих сторон. Лески хорошо натяните и закрепите наверху. Когда прибор будет поднят, он не должен касаться доски.

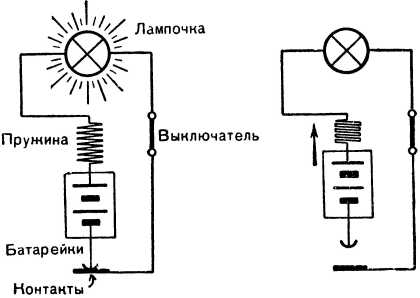

Приступим к опыту. Прибор с горящей наверху лампочкой вы поднимаете до самого верха. Горящая лампочка сигнализирует, что висящий на пружине груз (батарейки) имеет вес. Отпустите прибор. В момент падения наступает состояние невесомости. Груз (батарейки) перестает оттягивать пружину. Нижний контакт размыкается, и лампочка гаснет. Когда прибор упадет на амортизатор-мячик, состояние невесомости прекращается, и лампочка загорается вновь. Чтобы лампочка не горела зря, сбоку цилиндра — корпуса прибора — сделайте выключатель. Тогда можно будет зажигать лампочку только во время опытов.

Состояние невесомости у нашего прибора символически выражается тем, что лампочка гаснет. Но если вы хотите, можно сделать наоборот: лампочка будет загораться тогда, когда невесомость наступает.
